AT系列
所屬分類：
產品簡介

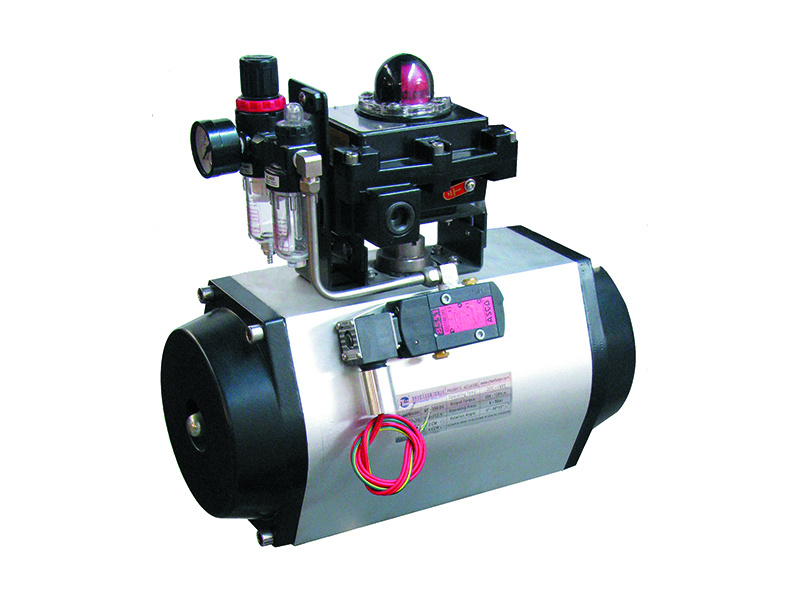

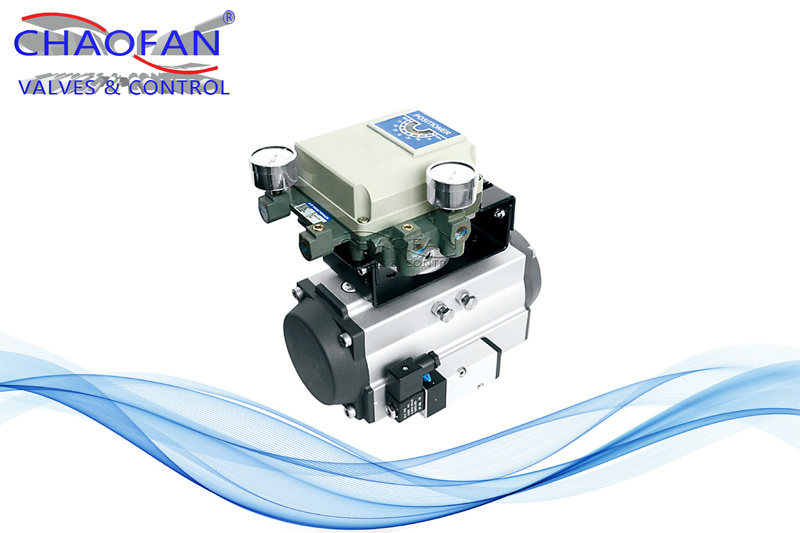

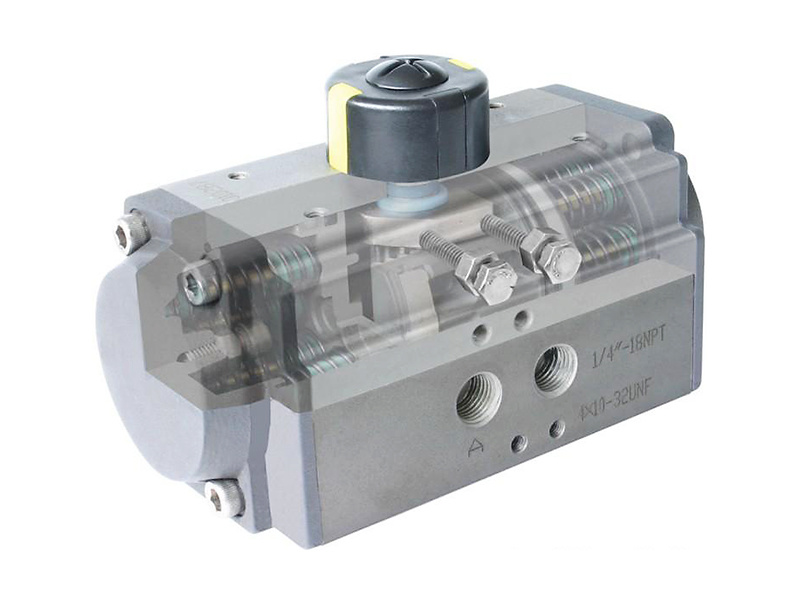

AT系列氣動執行器在綜合運用國內外新技術、新材料、新工藝和創新理念的基礎上進行開發、設計而成的，采用齒輪齒條式傳動機構，輸出推力大，性能更加可靠，多規格型選型更實惠；產品全面符合最新國際標準技術規范、并且具有安全防爆等優點，設計精巧與閥門裝配，滿足現在和未來的自動化控制閥門需求。
產品介紹

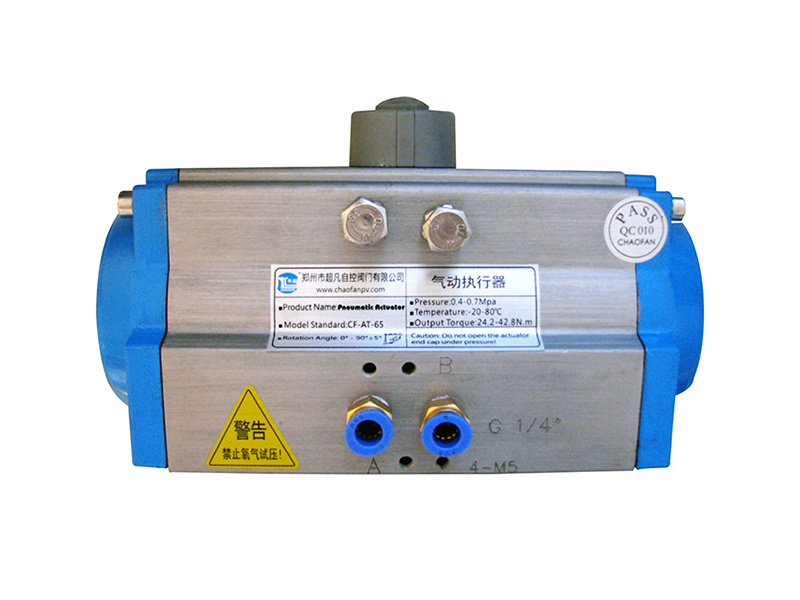

● AT系列執行機構
工作介質： 過濾、干燥或加油霧的潔凈空氣
工作壓力： 雙作用： 0.2~0.8MPa 單作用： 0.4~0.8MPa
工作溫度：
常溫型： (使用丁腈橡膠O型圈) -20°C~ +80°C
低溫型： (使用硅橡膠O型圈) -40°C~ +80°C
高溫型： (使用氟橡膠O型圈) -20°C~ + 180°C
回轉角度： 標準型： 0°~90°± 5°
輸出扭矩： 雙作用： 0~13022N.m 單作用： 0~6728N.m
氣源接口： G1/4", G1/2"

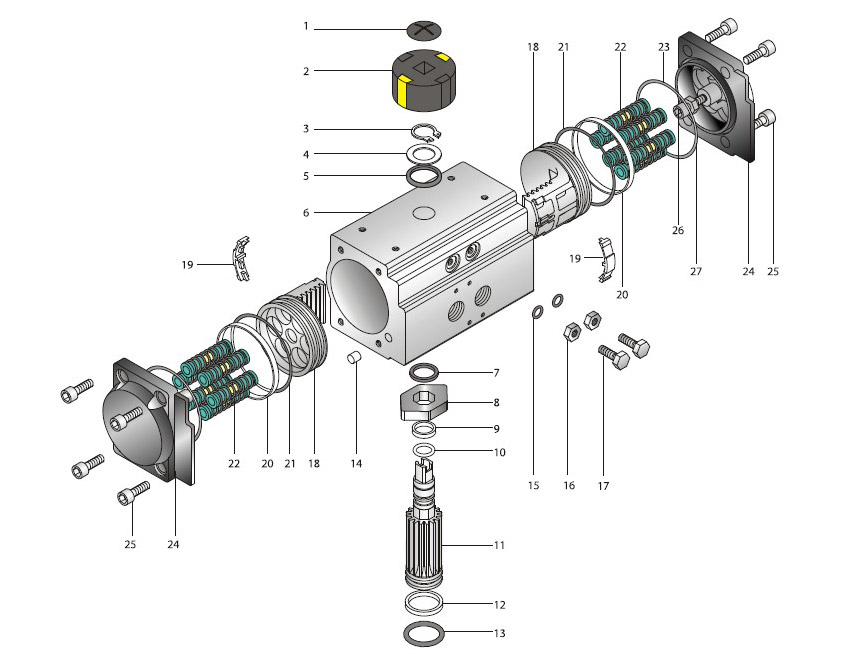

AT系列執行器結構圖
|
序號 |
名稱 |
數量 |
材料 |
防腐處理 |
可選材料 |
|
01 |
八角軸套 |
1 |
合金鋼 |
鍍鎳 |
|
|
02 |
調節螺栓 |
2 |
不銹鋼 |
|
|
|
04 |
調節螺母 |
2 |
不銹鋼 |
|
|
|
06 |
上軸皮條 |
1 |
工程塑料 |
|
|
|
07 |
下軸皮條 |
1 |
工程塑料 |
|
|
|
11 |
調節O型圈 |
2 |
丁腈橡膠 |
|
硅橡膠/氟橡膠 |
|
13 |
端蓋螺栓 |
8 |
不銹鋼 |
|
|
|
14 |
端蓋O型圈 |
2 |
丁腈橡膠 |
|
硅橡膠/氟橡膠 |
|
15 |
活塞皮條 |
2 |
工程塑料 |
|
|
|
16 |
活塞O型圈 |
2 |
丁腈橡膠 |
|
硅橡膠/氟橡膠 |
|
17 |
彈簧 |
0~12 |
彈簧鋼 |
浸漆 |
|
|
18 |
卡簧 |
1 |
不銹鋼 |
|
|
|
19 |
指示器 |
1 |
工程塑料 |
|
|
|
20 |
下軸O型圈 |
1 |
丁腈橡膠 |
|
硅橡膠/氟橡膠 |
|
21 |
上軸O型圈 |
1 |
丁腈橡膠 |
|
硅橡膠/氟橡膠 |
|
30 |
端蓋 |
2 |
壓鑄鋁 |
|
|
|
40 |
活塞 |
2 |
壓鑄鋁 |
|
|
|
41 |
導瓦 |
2 |
工程塑料 |
|
|
|
50 |
缸體 |
1 |
擠壓鋁 |
硬質氧化 |
|
|
60 |
齒軸 |
1 |
合金鋼 |
鍍鎳 |
|
以上表中數據僅供參考，最終以雙方確認圖紙為準。
